前俩天发了一篇PHP漏洞原理分析的公众号文章, 阅读刚过3万就被删了. 最气人的是，不告诉你具体为啥，还不给你任何申诉的途径。
今天不聊PHP了, 聊点别的, 过去半年我们(如视)做的一个工作, 我觉得挺好玩的: Space HDR.
HDR
什么是HDR. HDR(High Dynamic Range, 高动态范围)这个词, 大家应该都不陌生了, 手机拍照界面上的那个HDR开关, 相册里的HDR标识, 这几年已经是基础设施了. 不过大家平时理解的HDR, 可能是不完全的. 拍照时候的HDR, 说的是一种技术手段: 相机对着同一个场景连拍几张不同曝光的照片, 欠曝的留住亮部细节, 过曝的留住暗部细节, 然后合成一张明暗都看得见的照片. 这个理解没错, 但它只是采集那一环.
一个真正的HDR, 是需要全链路支持的: 采集的时候要记录下足够宽的亮度范围, 存储和传输的时候要有能力承载这个范围的数据, 最后展示的时候, 屏幕要能把亮度真正放出来. 任何一环不支持, 到你眼睛里的就还是SDR.
所以大家经常看到一些照片, 明明号称是HDR照片, 但是在网页上看, 还是窗外亮成一片白, 暗处黑成一团. 因为Web分享的时候, 结果还是被"压成了"SDR.

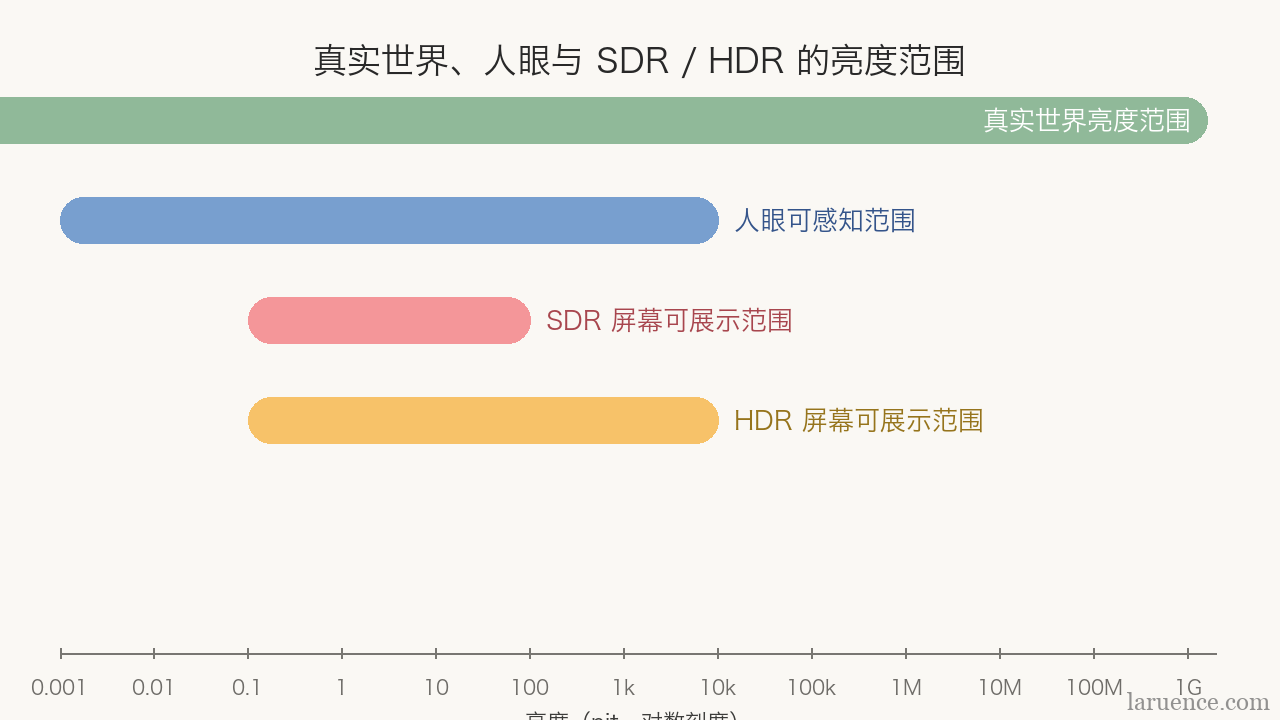

要理解SDR和HDR的区别, 得先说"光"的亮度单位: nit(尼特)， 看一张图:
为了更形象的理解：日常一根蜡烛的光大概是0.5nit, 阴天的天空大概是200nit, 而太阳的表面, 是16亿nit..
在过去(SDR时代), 屏幕能展示的亮度范围, 一般在0.1到100nit之间. 也就是说, 我们拍照的时候, 需要把真实世界巨大的亮度范围, 压缩到这俩个数之间来展示. 过去SDR的时代, 从采集, 到存储, 到展示, 全部是以这个为标准.
而随着当代的屏幕能展示的亮度越来越高, 比如某品牌前段时间发布的手机, 号称屏幕瞬时亮度可以做到16000nit, 那就需要在采集的时候记录更多的亮度范围, 存储的时候需要更多的位宽来存更大的亮度范围, 展示的时候在支持HDR的屏幕上, 才能展示出真正的HDR.
链路上采集, 存储, 封装这些, 我们过去几年一直在做, 这次的工作, 主要是展示这一块: 把HDR真正送到浏览器里的屏幕上.
先从采集的设备说起.
0x1 伽罗华
如视的空间智能相机叫伽罗华, 最新一代是P4，它现在已经被广泛应用于贝壳的VR看房，美团的餐厅预订，以及各种展厅展馆，文物保护，甚至还有犯罪现场记录，比如香港警方的防爆科的阿sir们，就用的是我们的这个产品😊:
图2：伽罗华 P4
它是一台激光扫描仪, 机身里是905纳米的激光雷达加彩色镜头模组: 4/3英寸的CMOS, 4700万像素, 直出3亿像素的24K全景图, 激光测距的绝对误差在10毫米以内.
它在拍摄的时候，大概用16秒转一圈，一共拍5-6个角度，最后会通过我们的算法合成一张全景图。和拍照手机的HDR不一样, 伽罗华从第一代开始, 每一个角度的拍摄, 都是5张不同曝光的RAW数据. RAW就是传感器原始的输出, 没有经过机内的压缩和处理, 5张不同曝光下来, 亮度层次是全的. 也就是说, 在采集这一环, HDR的信息从一开始就是有的. 🙂
但是过去的问题在于: 采集到了, 展示不了. 产物是要放到公开的Web上给人方便分享，方便查看的, 而过去Web对于HDR的照片的展示，一直是远远落后于视频的支持的，所以过去这些数据到了输出这一层, 还是走SDR格式的JPEG, AVIF. RAW里的数据, 只是存了下来.
但技术发展到今天，有了一些新的变化. Chrome是2023年开始能正确显示HDR照片的(AVIF和Ultra HDR JPEG, Chrome 116起), Windows上的Edge随后跟进, Safari最晚, 到2025年的Safari 26才原生支持HDR图像, 顺带把WebGPU也带上了. 也就是说, 到去年, 单张照片在主流浏览器上算是都能亮起来了.
于是，时机已到, 我们花了半年, 用WebGPU把前端渲染引擎整个重写了一遍, 让它能一路走到屏幕.
0x2 存储: Ultra HDR的思路
先说"怎么存". 考虑到毕竟还是有很多设备不支持，我们也不得不采用了Ultra HDR: 底子还是一张兼容性最好的JPEG SDR底图, 增益图(gain map), 再加上解释增益的元数据. 普通解码器看到的, 就是那张SDR底图; 认得增益图的, 才恢复HDR. 就像给旧协议做协议升级时带一个可选的附加包, 老设备不认识就当没看见.
增益图描述的, 是每一个位置上SDR呈现和HDR呈现之间的关系. 恢复的时候, 底图先转换到线性光空间, 增益图再按自身的gamma, 增益范围与偏移规则去解释, 最后算出HDR的亮度.
我们沿用的是这个思路, 把全景空间的数据, 也做成底图加增益图的形式, 数百MB的完整光照数据, 压缩封装成浏览器和手机端能实时承载的轻量格式.
0x3 适配: 转动, 放大, 换视点
一张静态的照片, 底图和增益图摆在一起不动就完了, 但全景不行. 用户会转动视角, 会放大看细节, 每一次转动和放大, 都是对这俩张图的重新采样, 增益数据也需要对应的跟着变动.
先说转动. 底图和增益图必须始终保持方向与位置的对应, 这俩张图可以有不同的分辨率, 但格式规范要求, 缩放采样至少要采用双线性的方式, 否则俩张图就会错位, 增益加到不该加的地方.
再说放大. 放大的时候视野变窄, 系统会按当前的视野和显示尺寸, 选择合适的细节层级(LOD), 把局部纹理补充进来, 补充进来的这些纹理, 同样带着增益数据, 要同步更新.
这中间还有一个容易踩的坑: 颜色纹理需要解码到线性光, 但增益纹理不能这么处理, 它要保留原来的数据含义, 一旦被误当成颜色再做一次转换, 亮度关系就错了.
视角之内的问题是解决了, 还有视角之间的. 每个视点, 都有自己的一组信息: 底图, 增益图, 恢复参数. 用户在视点之间切换的时候, 过渡阶段要分别判断俩个视点的HDR可用性, 如果其中一个视点只有SDR底图, 那就按实际的内容处理, 不能硬套同一个增益.
0x4 展示: WebGPU
这些都解决了以后, 不管你怎么转, 怎么放大, 怎么换视点, 手里的亮度数据都是正确的了. 但还有最后一环: 怎么把它真正送到屏幕上, 而这一环, 过去在浏览器里是做不到的.
为什么做不到? 我们过去的渲染引擎是基于WebGL的, WebGL的画布, 输出的是8bit的sRGB颜色, 值的范围被钉死在0到1, 超过1的部分一律截掉. 也就是说, 不管你前面的增益算得多准, 到了最后输出这一步, "比白色更亮"的亮度还是放不出去, 屏幕上能看到的, 就还是SDR那个范围的世界.
而且这不是打补丁能解决的. 举个简化的例子, 线性标度下以SDR白为1, w是增益权重:
H = S × G^w w = 0 => H = 0.5 w = 0.5 => H = 1.0 w = 1 => H = 2.0
取S = 0.5, G = 4, 偏移为0, 输出如上. 这个2.0代表超出参考白的范围, 如果中间哪一步把值截回1.0, 这个区别就丢了. WebGL的画布就是那个把值截回1.0的最后一环, 颜色输出管线在设计的时候, 就没有给扩展亮度留口子.
所以唯一的办法, 是换掉整个图形后端. 也就是WebGPU: 从Chrome 129起, WebGPU画布支持rgba16float的浮点格式与extended色调映射模式, HDR路径的浮点亮度, 才能一路不截断地落到屏幕上. 这就是这次花半年重写渲染引擎的原因.
最后是绘制的时机. 每次绘制前, 按用户设置, 显示能力和后端的选择确定HDR参数; 一旦检测到环境变化, 比如你中途开了系统的HDR开关, 就同步参数, 跳过当前绘制并更新中间纹理; 绘制完之后, 还要核对增益应用与画布配置. 任何一环没对上, 出来的就是错的颜色.
那怎么知道当前环境能不能走HDR? dynamic-range: high媒体查询提供信号. 用户关闭了HDR, 能力不匹配high, 或者实际跑的是WebGL 2, 就退回SDR底图, 所以旧设备上看到的效果, 和现行版本是一致的, 不出错. Web上没法像电视那样规定死整条链, 那就每一环都自己判断.
0x5 Demo
说了这么多, 先看结果, 大家可以先看看这个案例:
注意看左边的内容, 左上角有"24K HDR"的标识. 这个空间开着「同步视角(Sync view)」功能, 你转动视角, 另一边会跟着你转到同一个位置, 一边是HDR的, 一边是SDR的, 同一个场景放在一起看, 更有助于你看出来差异.
看出来差异了么?
如果你看不到HDR标识, 或者感觉画面没有变化, 大概率是因为环境的某个环节不支持HDR, 可以点下面的这个测试按钮试试:
如果三项都支持, 再去开上面的对比体验, 你应该能看出来差异了. 如果有不支持的, 可以开一下系统的HDR开关, 或者把浏览器升到最新(Chrome/Edge 113+, HDR输出需要129+), 再或者换一台带HDR屏幕的设备, 现在的主流手机基本都满足.
0x6 开源
我们开源了一个工具: panorama-viewer. 它是基于three.js WebGPU的全景查看器, 可以直接拖一张Ultra HDR JPEG进去, 从里面读取底图, 增益图和元数据, 在GPU上恢复影像, 还提供一个可以实时调节的显示增益滑块, 把增益从0拉到头, 你能直观地看到画面里多出来的是什么.
更多Space HDR的案例, 在 Realsee Discover, 可以按餐厅, 住宅, 酒店, 博物馆, 零售分类慢慢逛.
0x7 意义
人看照片, 画面里的光越接近人眼当时的感受, 就越觉得真实. VR要"身临其境", 亮度的范围补全了, 这四个字才会更有分量。
比如我们如视最大的客户，贝壳, 用户在手机上看房子, 采光的房间亮不亮, 朝北的房间暗不暗, 这些直接影响判断的信息, 是非常重要的.
再比如美团的餐厅预订, 订卡座之前先逛一遍, 落地窗边的位置, 射灯打着的氛围, 看完跟到过现场差不多. 需要考察空间的应用, 都是这个道理.
目前贝壳新房板块和美团已经大规模上线了Space HDR房源, 途家, 阿里这些平台也在接入中.
好了, 就介绍这么多, 感兴趣的，可以点开下面的几个案例查看：
